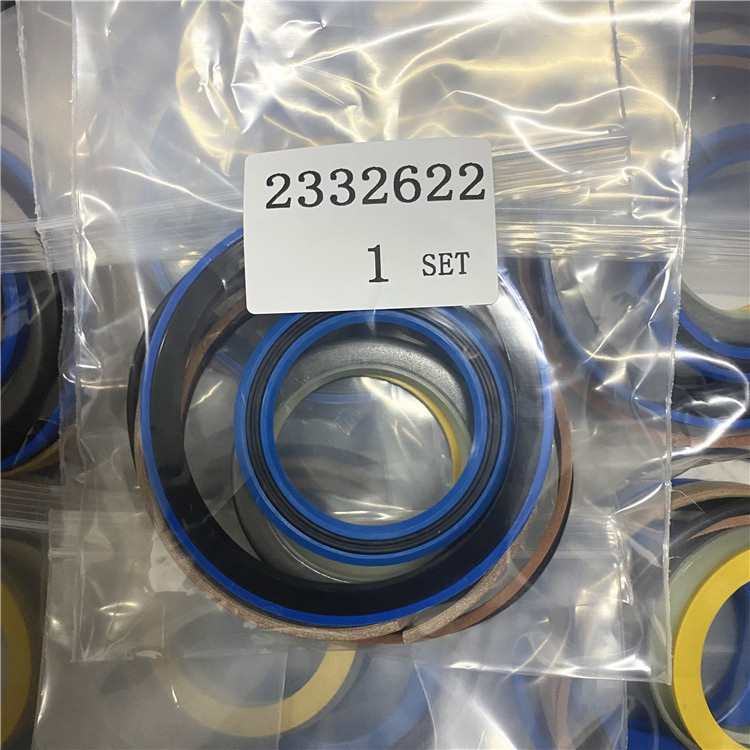

2332622 2332623 2332624 2332625 Kit de joint de cylindre

2332622 2332623 2332624 2332625 Kit de joint de cylindre

Un nouveau kit de joint de cylindre convient aux modèles 416D, 416E, 420D, 420E, 430D, 430E interchangeables avec 2332623, 2332623-A
Stevens Lake Parts One New Aftermarket Remplacement ||Il s'agit d'une pièce de rechange fabriquée pour répondre ou dépasser les spécifications OEM.||Veuillez noter que les numéros de pièces, les modèles et les dimensions OEM sont destinés à votre référence croisée.Sentez-vous ||Certaines annonces utilisent des images de stock pour référence client, veuillez prévoir de légères différences.

Un nouveau kit de joint de cylindre convient aux modèles 416D, 416E, 420D, 420E, 430D, 430E interchangeables avec 2332622, 2332622-A
Stevens Lake Parts One Nouveau remplacement ||Il s'agit d'une pièce de rechange fabriquée pour répondre ou dépasser les spécifications OEM.||Veuillez noter que les numéros de pièces, les modèles et les dimensions OEM sont destinés à votre référence croisée.Sentez-vous ||Certaines annonces utilisent des images de stock pour référence client, veuillez prévoir de légères différences.

3. Assemblage de la plaque.4. Jeu de cales.3.Mettre l'ensemble plaque (3) en position dans l'alésage du volant moteur pour vérifier le jeu.Il doit y avoir un jeu entre le diamètre extérieur de l'ensemble plaque (3) et le diamètre intérieur de l'alésage du volant.
Des dommages au moteur et/ou au générateur peuvent survenir si l'ensemble électrique est utilisé avec un ensemble de plaque qui n'a pas ce jeu.
4. Installez un ensemble complet de cales (4) et une plaque (3) sur le générateur avec des boulons (5).Sur les moteurs D379, G379, D398, G398, D399 et G399, serrer les boulons (5) au couple de 370 35 lb. ft. (505 45 N m).Sur tous les autres moteurs, serrer les boulons (5) au couple standard.
INSTALLER L'ENSEMBLE DE PLAQUE
5. Boulon.1.Poulie.2. Clé.3. Boulon.4. Anneau de retenue.5. Arbre.2.Retirez les trois boulons (3) retenant la poulie (1) à l'anneau de retenue (4) et insérez les boulons dans les trous filetés du poussoir de l'anneau de retenue comme illustré.3.Serrez les boulons dans la bague de retenue, forçant la bague hors de la poulie et hors de l'arbre (5).La clavette (2) fixe la poulie à l'arbre et empêche également la rotation de la bague de retenue fendue.Lors de l'installation de la poulie, la bague de retenue fendue agit comme une pince sur l'arbre.4.Installer dans l'ordre inverse du démontage.
VOLANT MOTEUR
6. Boulon de guidage.
METTRE LE GÉNÉRATEUR EN POSITION
INSTALLER LES BOULONS
