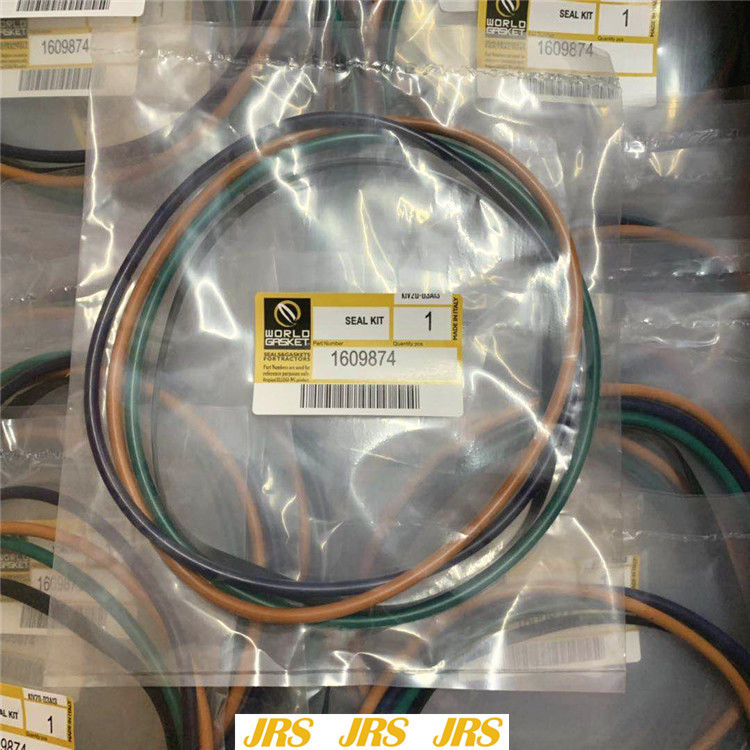

1609874 kit 1670024 de joint du briseur 5P8768 1609874 3483295 1043560

Partie relative :

1609874 CL DU JOINT KT-YM 3863048

Modèles compatibles d'équipement : 1609874 :

ARTICULÉ TROQUEZ 735 735B 740 D350E D350E II D400 D400E D400E II
PLANER FROID PM-465 PM-565 PM-565B PR-1000 PR-450C
CAMION 740 D'ÉJECTEUR
EXCAVATRICE 365C 365C L 365C L MH 375 375 L
PELLE AVANT 5080
MOTEUR À GAZ G3406 G3408 G3412
La GEN A PLACÉ le MOTEUR 3406B 3406C 3408 3412 3412C
GROUPE ÉLECTROGÈNE 3406C 3408C 3412C
MOTEUR INDUSTRIEL 3406 3406B 3406C 3406E 3408 3408C 3408E 3412 3412C 3412E C15
COMPACTEUR 826C 826G 826H 836 de DÉCHARGE
DÉCHARGE R2900G DE TRANSPORT DE CHARGE
MOTEUR MARIN 3406B 3406C 3406E 3408 3408B 3408C 3412 3412C 3412E
UNITÉ DE PUISSANCE MOBILE de l'HYDRAULIQUE 365C L
Na 24H de la NIVELEUSE 16G 16H de MOTEUR
PAQUET CX31-C15I DE PÉTROLE
PIPELAYER 578 583T 589 PL83
MODULE D'ALIMENTATION PM3412
CAMION 771C 771D 775B 775D de CARRIÈRE
RÉCUPÉRATEUR RR-250 RR-250B DE ROUTE
COMPACTEUR 825G 825H de SOL
STABILISATEUR SS-250 DE SOL
MÉLANGEUR SM-350 DE STABILISATEUR
TRACTEUR D10N D10R D10T D8N D8R D8R II D8T D9R DE TRACK-TYPE
CAMION 769C 769D 773B 773D 773F 775D 775F
MOTEUR 3406B 3406C 3406E 3408 C-10 C-12 C-15 C15 de CAMION
BOUTEUR 814B 824C 824G 824H 834B 844 de ROUE
CHARGEUR 980C 980F 980G 980G II 980H 988B 988F 988F II de ROUE 990 990 II 990H 992C 992D
GRATTOIR 623E 623F 637E 651E 657E de ROUE
TRACTEUR 621F 621G 623G 627B 627F 627G 631E 633E II 637E 651E 657E de ROUE

Procédure d'installation
Tableau 1
Outils requis
Quantité de description de pièce de numéro de la pièce d'outil
Un installateur 1 de revêtement du cylindre 2P-8260
Groupe 1 d'outil de projection de revêtement de B 8T-0455
Décapant composant de C 8T-9011 -
Amorce de traitement rapide de D 6V-1541 -
E 4C-9506 maintenant le composé -
Maintenez toutes les pièces propres des contaminants. Les contaminants peuvent causer l'usage rapide et la vie composante raccourcie.
Nettoyez le trou de bloc-cylindres avec (c) de usinage avant que vous installiez le revêtement de cylindre.
Appliquez l'huile à moteur propre au trou de bloc-cylindres. N'appliquez pas l'huile à moteur propre aux 50,0 millimètres principaux (2,00 pouces) du trou de bloc-cylindres.
Illustration 1 g00953356
Employez (a) de usinage et installez le revêtement de cylindre (1).
Pressez le revêtement de cylindre dans le bloc-cylindres à moins de 50,0 millimètres (2,00 pouces) du dessus du bloc-cylindres.
Appliquez-vous (d) de usinage au secteur exposé du revêtement de cylindre (1). Appliquez-vous également (e) de usinage au secteur exposé du revêtement de cylindre (1).
Effacez n'importe quel (e) de usinage excédentaire du revêtement de cylindre (1).
Revêtement de cylindre de presse (1) dans le bloc-cylindres jusqu'à ce que le dessus de la bride de revêtement de cylindre soit affleurant du dessus du bloc-cylindres.
Illustration 2 g00635363
Employez (b) de usinage pour vérifier que le dessus de la bride de revêtement de cylindre est de 0,10 millimètres (0,004 pouces) au-dessus du bloc-cylindres ou au-dessous du bloc-cylindres. Finissez par :
Installez les pistons et les bielles. Référez-vous au démontage et à l'Assemblée, « piston et bielles - installez ».
Installez la culasse. Référez-vous au démontage et à l'Assemblée, « culasse - installez ».
