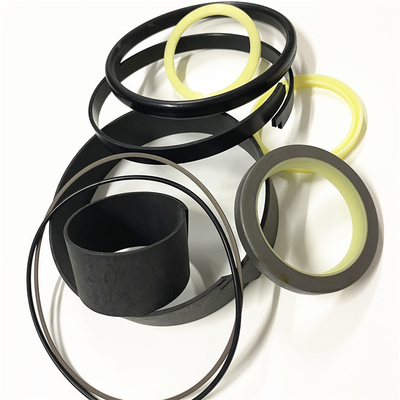

1428962 2442080 2442070 2550913 1643213 7x2713 7x2668 8T1399 7X2706 7X2660 2285272 7X2704 2450585 7X2698 2442062 2450594

Le calage inexact d'ascenseur peut permettre à l'unité de dégringoler endommageant la blessure et.
Jamais courbure les oeils à queue filetée et les parenthèses. Seulement charge les oeils à queue filetée et les parenthèses sous la tension. Rappelez-vous que la capacité d'un oeil à queue filetée est moins comme angle entre les membres de soutien et l'objet devient moins de 90 degrés. Quand il est nécessaire d'enlever un composant sous un angle, utiliser seulement une parenthèse de lien qui est correctement évaluée pour le poids. Quelques retraits exigent des montages de levage d'obtenir l'équilibre et la sécurité appropriés. Des yeux de levage sont conçus et installés pour la disposition spécifique de moteur. Les changements aux yeux de levage et/ou au moteur rendent les yeux de levage et les montages de levage obsolètes. Si des changements sont apportés, assurez-vous que des dispositifs de levage appropriés sont fournis. Consultez votre revendeur pour l'information concernant des montages pour le levage approprié de moteur. Levage de moteur
Les instructions de levage pour soulever le moteur loed dans un des endroits suivants :
Un film de levage d'instruction sera sur les couvertures plan de valve.
Une étiquette de levage d'instruction sera attachée à l'oeil de levage avant.
Illustration 1 g00103219
Exemple typique du levage avec une barre d'écartement
Illustration 2 g06041976
(1) pointsUse de levage de moteur une grue pour enlever les composants lourds. Utilisez une poutre de levage réglable pour soulever le moteur. Tous les membres de soutien (des chaînes et des câbles) devraient être parallèles. Les chaînes et les câbles devraient être perpendiculaires au dessus de l'objet qui est soulevé. Pour soulever le moteur, employez les yeux de levage qui sont sur le moteur. Le poids sec approximatif du moteur est de 13715 kilogrammes (30236,36 livres). Le centre de moteurs de la gravité (CG.) loed utilisant la dimension suivante :
1408,5 millimètres (55,45265 pouces) de la ligne centrale du vilebrequin au visage arrière de bloc de l'axe des z vers le côté droit de moteur
La verticale d'axe des y égale 261,7 millimètres (10,30 pouces) de la ligne centrale du vilebrequin
Le parallèle d'axe des abscisses égale 4,3 millimètres (0,17 pouces) de la ligne centrale du levage de module d'échappement de crankshaftAftertreatment
Pour plus d'informations sur soulever le module d'échappement de post-traitement, référez-vous à l'OEM du module d'échappement ou du fabricant locomotif. Le poids approximatif du module d'échappement est de 1850 kilogrammes (4079 livres). Pour soulever le module d'échappement, employez seulement les points de levage qui sont sur le module d'échappement.
Illustration 3 g06092501
Points de levage de module d'échappement de post-traitement
Illustration 4 g06094925
(2) cribbingNote de CEM : En plaçant CEM sur le plancher, assurez-vous que le CEM est placé sur cribbing (2) et la distance minimum du plancher à CEM est de 220 millimètres (8,6 pouces). Cette distance est d'empêcher des dommages au capteur de NOx.
