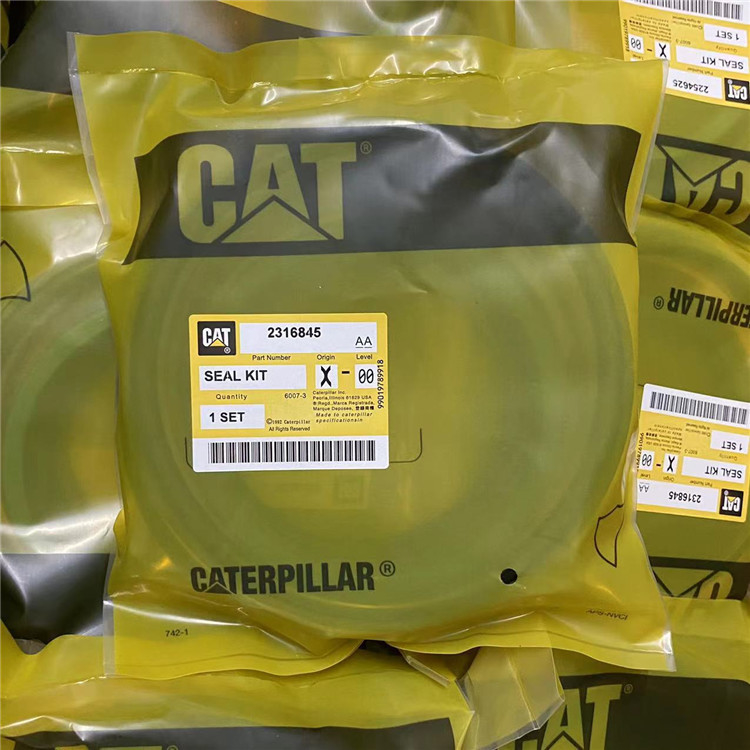

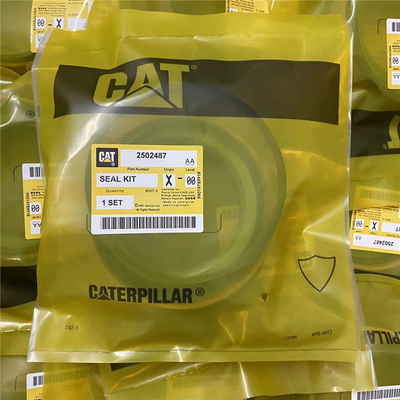

JOINT DE SEAU DE BOOM DE BRAS DE KIT DE 2316845 2502487 2430478 2426840 2159990 LODER

JOINT DE SEAU DE BOOM DE BRAS DE KIT DE 2316845 2502487 2430478 2426840 2159990 LODER

Pour le kit 2590768 de joint de cylindre de bras de l'excavatrice 330D 2316845 2316844
Numéro de la pièce d'OR : 2590768 || Appliions : Pour le cylindre de bras de l'excavatrice 330D

Kit hydraulique de joint de rechange de marché des accessoires - cylindre 336D 330DL 330D 330CLN 325CLN 330CL 325CL 330DN 336DLN 336DL 325DL 330C 325DLN 325C 2426840 de bâton
Compatibles génériques avec la construction et || Veuillez noter que quelques listes emploient les images courantes comme référence pour des clients notent que tous les numéros de la pièce et logos d'OEM doivent être employés pour l'identifiion seulement || agricole et construction-machine-pièce de rechange-et-remplacement-parties

Méthode de dépose
Illustration 1 g02798190
Déconnectez les ensembles de harnais (1) et (2).
Illustration 2 g02798192
Déconnectez les ensembles de tube (3).
Enlevez les boulons (5) et enlevez le collecteur d'essence (4).
Illustration 3 g03356369
Enlevez les ensembles d'adaptateur (6). Enlevez les capteurs (7) et les joints de joint circulaire.
Enlevez les vannes électromagnétiques (8).
Enlevez le chapeau (10) et enlevez l'ensemble de connecteur (9).
Illustration 4 g02798209
Enlevez l'écrou (15), le joint (14), et le solénoïde (13).
Enlevez l'ensemble de cartouche (12) et enlevez les joints de joint circulaire (11). Procédure d'installation
Installez le collecteur d'essence (4) dans l'ordre inverse de retrait.
Serrez l'écrou (15) à un couple de 20 2,5 N m (177 22 livres dedans).
Serrez la vanne électromagnétique (8) à un couple de 50 5 N m (37 4 livres pi).
Serrez l'ensemble de connecteur (9) à un couple de 30 3 N m (22 2 livres pi).
Serrez le chapeau (10) à un couple de 7,0 2,5 N m (62 22 livres dedans).
Serrez les capteurs (7) à un couple de 30 3 N m (22 2 livres pi).
Serrez les ensembles d'adaptateur (6) à un couple de 17 1,5 N m (150 13 livres dedans).
