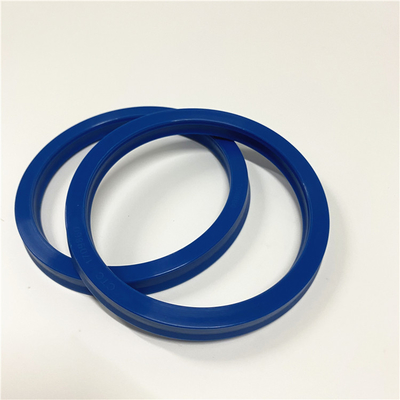

1709859 1915683 CTC de JOINT de TIGE de 3E4189 3E4198 3E4190 1P4879 5J8275 8Q5877 8Q6011 9X7412 3E4220 3E4221 3E4229 3E4230 1709858

Modèles compatibles d'équipement : 5J8275 :

CAMION ARTICULÉ D250D D40D
CHARGEUR 426B 426C 436 436B 436C 438B 438C 446 446B de PELLE RÉTRO
BOUTEUR 8S
EXCAVATRICE 215 215B
TOOLCARRIER INTÉGRÉ IT38F IT38G
COMPACTEUR 836G de DÉCHARGE
CHARGEUR 963 963B 963C 977K 977L de VOIE
TRACTEUR D10N D7H D7R D8N DE TRACK-TYPE
CAMION 789 793 793C 793D
CHARGEUR 936 936F 938F 938G 938G II 980C 980F 980F II 980G 980G II de ROUE 988 G936

GRATTOIR 615 615C 621B 621E 627B 631B 631D 631E 633 633D 637D 637E de ROUE
TRACTEUR 621E 627E 637D 641B de ROUE

Méthode de dépose
Tableau 1
Outils requis
Quantité de description de pièce de numéro de la pièce d'outil
Un outil de rotation 1 du vilebrequin 9U-6198
Pin de synchronisation de B 230-6283 (vilebrequin) 1
Pin de synchronisation de C 231-8849 (balancier) 1
Début de l'extracteur 1 de combinaison de D 1P-2320 par :
Enlevez la casserole d'huile à moteur. Référez-vous au démontage et à l'Assemblée, « casserole d'huile à moteur - enlevez et installez ».
Enlevez la couverture. Référez-vous au démontage et à l'Assemblée, « Front Cover - enlevez et installez ». Note : Afin d'enlever le balancier, le moteur doit être enlevé de la machine. Le moteur devrait être monté dans un support approprié et être placé dans la position inversée.
Maintenez toutes les pièces propres des contaminants. Les contaminants peuvent causer l'usage rapide et la vie composante raccourcie.
Le soin doit être pris pour s'assurer que des fluides sont contenus pendant la représentation de l'inspection, de l'entretien, de l'essai, de l'ajustement et de la réparation du produit. Soyez préparé pour rassembler le fluide avec les conteneurs appropriés avant d'ouvrir n'importe quel compartiment ou démonter n'importe quel composant contenant des fluides. Débarrassez-vous de tous les fluides selon des règlements locaux et des mandats.
Employez (a) de usinage afin de tourner le vilebrequin de sorte que le piston du numéro un soit à la position centrale supérieure.
Illustration 1 g01259627
Exemple typique
Installez (b) de usinage par le trou (x) dans le logement avant. Employez (b) de usinage afin de fermer à clef le vilebrequin en position correcte.
Illustration 2 g01259635
Exemple typique
Enlevez boulonne (3) et tube d'aspiration (2).
Enlevez le joint du tube d'aspiration.
Illustration 3 g01252310
Exemple typique
Installez (c) de usinage sur le balancier (1). Assurez-vous que (c) de usinage est engagé dans le trou dans l'arbre d'entraînement (5).
Attachez un dispositif de levage approprié au balancier (1). Soutenez le poids du balancier. Le balancier pèse approximativement 23 kilogrammes (51 livres).
Enlevez les boulons (4). Utilisez le dispositif de levage pour enlever le balancier.
Illustration 4 g01259636
N'enlevez pas les doigts (6) et (7) à moins que les doigts soient endommagés. Note : L'unité de balancier n'est pas un article utile. La pompe à huile de moteur et la soupape de sécurité d'huile à moteur sont les seules pièces utiles du balancier. Procédure de démontage
Enlevez la soupape de sécurité d'huile à moteur. Référez-vous au démontage et à l'Assemblée, « soupape de sécurité d'huile à moteur - enlevez et installez ».
Illustration 5 g01344542
Enlevez le boulon (8) et le hub (9). Enlevez le pignon intermédiaire (10) et la rondelle de poussée (11).
Illustration 6 g01259631
Enlevez l'écrou (12). Employez (d) de usinage afin d'enlever la vitesse (13) de l'axe de la pompe à huile. Note : N'utilisez pas une goupille de synchronisation pour fermer à clef le balancier afin de détacher l'écrou (12).
Enlevez les boulons (14) et enlevez la couverture (15).
Enlevez le rotor externe (17) et enlevez le rotor intérieur (16). Note : Marquez la direction de la rotation des rotors.
